こんにちはgearshopです。

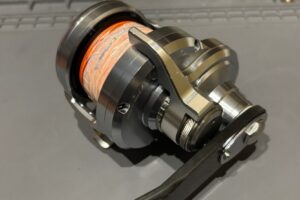

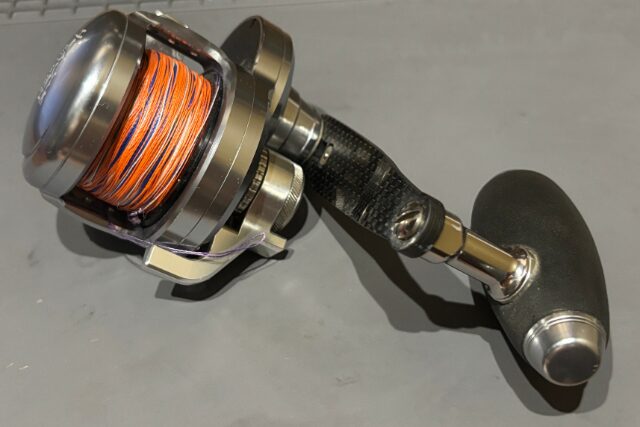

｟スタジオオーシャンマーク｠のBLUE HEAVENの
整備レポートとなります。

お客様ご依頼内容

• ドラグがうまく作動しない
• 巻き取り時のゴリ感が気になる

今回はスタジオオーシャンマークのリールのご依頼がありました。
依頼数としてはシマノやダイワに比べると少ないですが愛用されているお客様も少なくなく、度々ご依頼をいただくことがあります。

〜状態確認〜

• ドラグレバーの動きが固い
• 巻き取り時にシュルシュル音あり
• ゴリ感も強い

ギアは強い機種なので今回のゴリ感はギアではなくベアリングの影響がでかいと思います。
大型のベアリングを使用していますが動作不良が出ると影響も大きいイメージがあります。
一つひとつ確認しながら作業を開始していきます。

分解

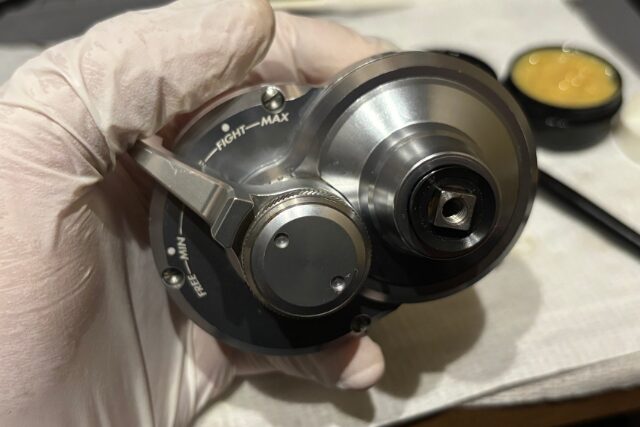

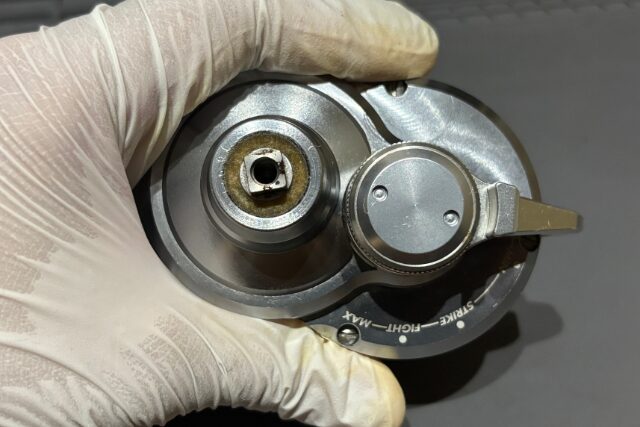

ハンドルを取り外し確認していきます。
ハンドル分解時すぐにフェルトがでてきます。フェルト部の汚れと乾燥具合からも長年の愛用が伝わります。

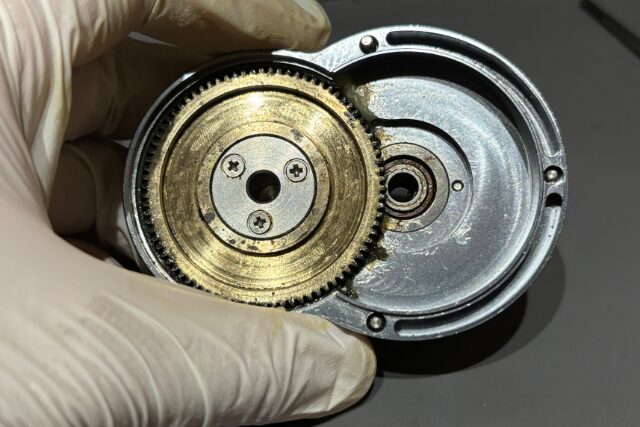

ボディ内部です。ギア周辺は汚れが溜まったグリスを多く認めます。

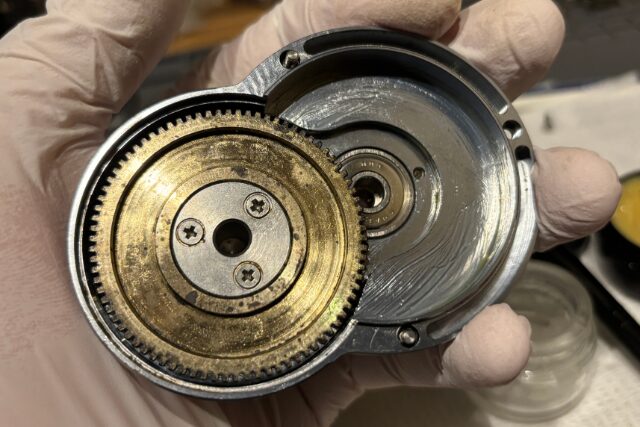

ギアは若干摩耗していますが歯面の傷などはみられません。

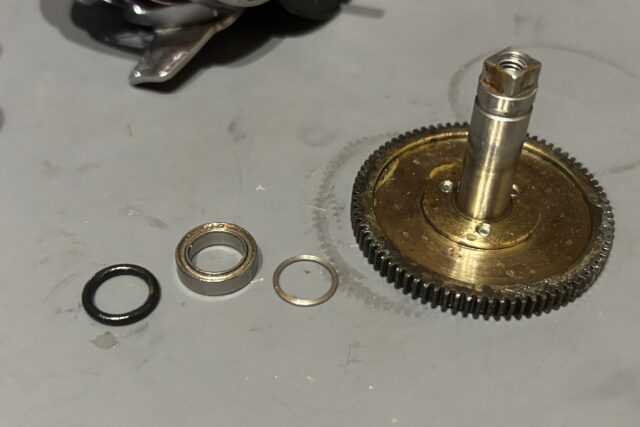

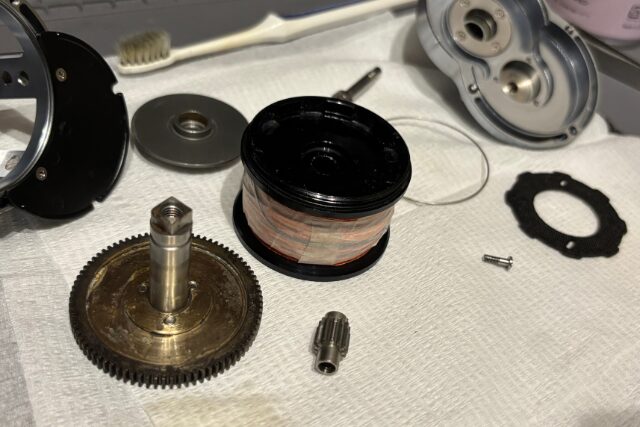

ドライブギアを外しギアシャフト周辺のパーツも確認していきます。

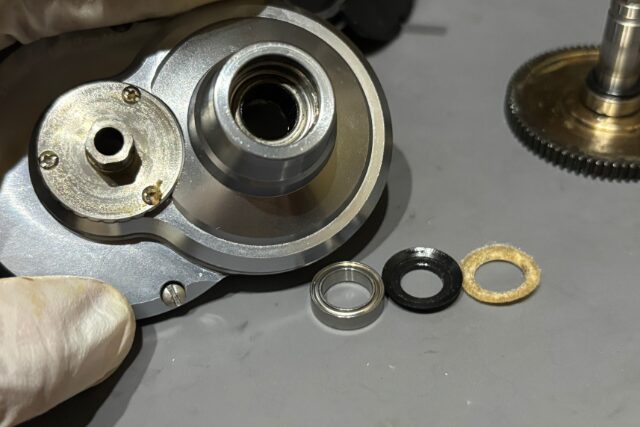

シャフトに使用されているベアリングも汚れが付着、摩耗しており動作不良を起こしています。

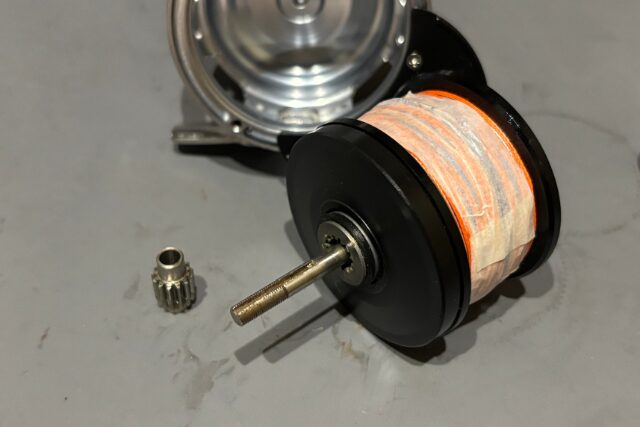

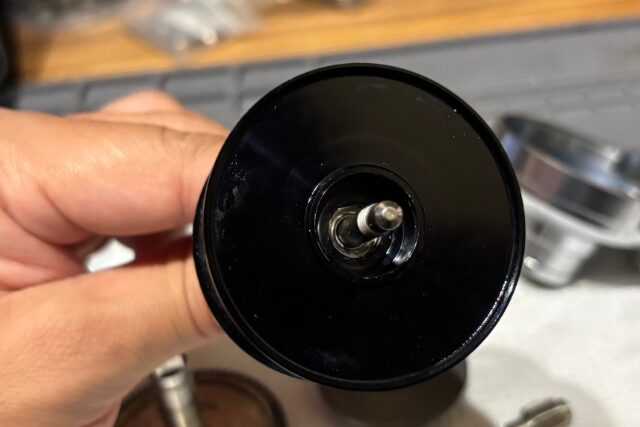

スプールとピニオンギアの確認もしていきます。

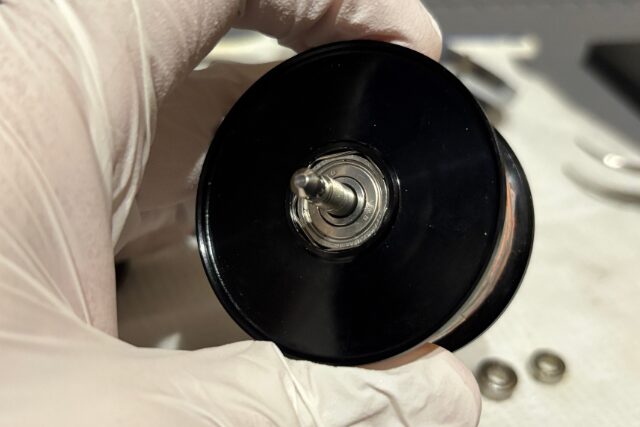

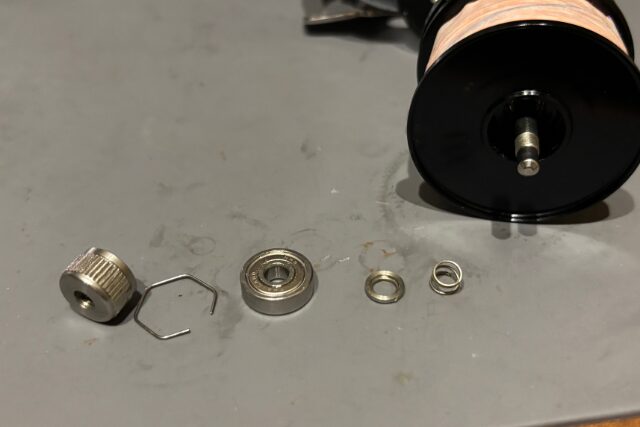

スプール内部にもベアリングを数個使用しています。

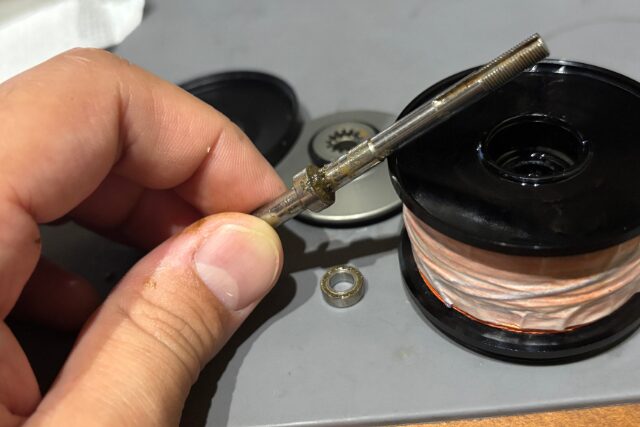

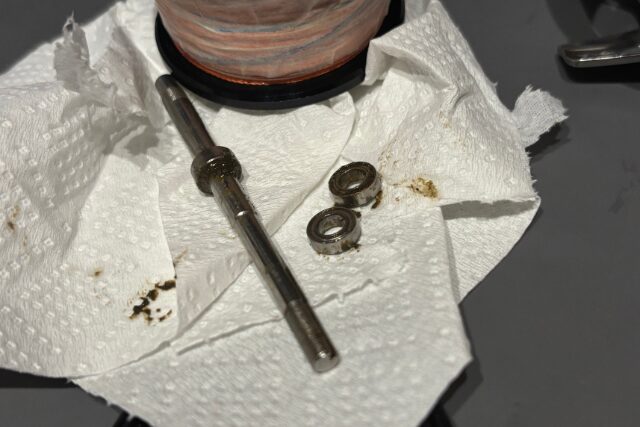

スプールシャフトについているベアリングはグリスが溶け、汚れが溜まっている状態でした。
ベアリングも固着していましたが試行錯誤し外すことができました。

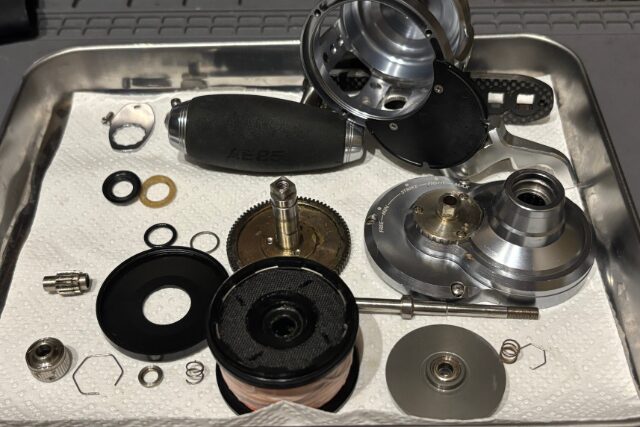

分解完了です。パーツ自体は多くはなく作業は比較的スムーズに可能です。
パーツ自体の破損はなく交換は必要ない状態でした。ベアリングは全て交換が必要であり、動作不良や異音はベアリングが原因と思われます。

洗浄&組み上げ

分解後は洗浄を行なっていきます。
各パーツ汚れが多く付着していた為入念に洗浄をしていきます。

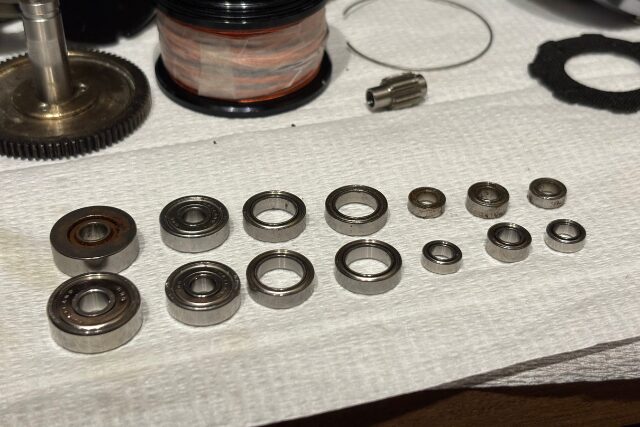

ベアリングは全て交換を行なっていきます。
全く異常がない物は交換しませんが微妙な動作不良や異音は長期的にみてリールの動作不良につながります。
今回特に異常が大きく見られた部位として

• スプール内ベアリング2個
• メインギアシャフトベアリング2個
• ドラグレバー内ベアリング

が特に異常を大きく認めていました。この部位は直接巻き感に影響が出やすいことと異常時早期に対応しないと固着して抜けないこともあります。早めのご相談をお願いいたします。

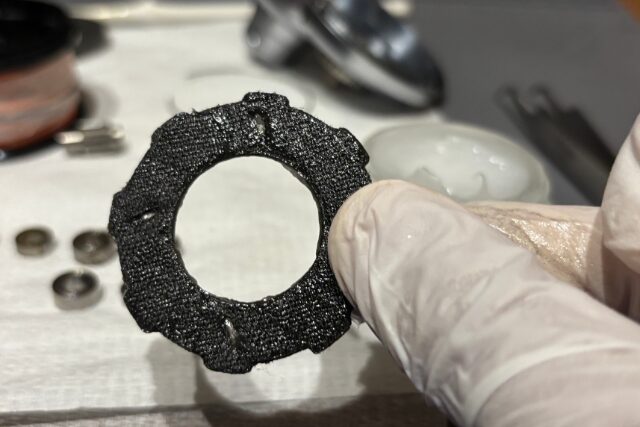

ドラグフェルトもしっかりとメンテナンスしていきます。
ドラググリスを塗布して粘りがありかつスムーズに糸を送れるようにしていきます。

使用しているグリスはIOS FACTORYのドラググリスdekakuma。
ソルトゲームにおいてすごく重宝します。

ベアリングを交換しオイル、グリスを塗布し組み上げていきます。

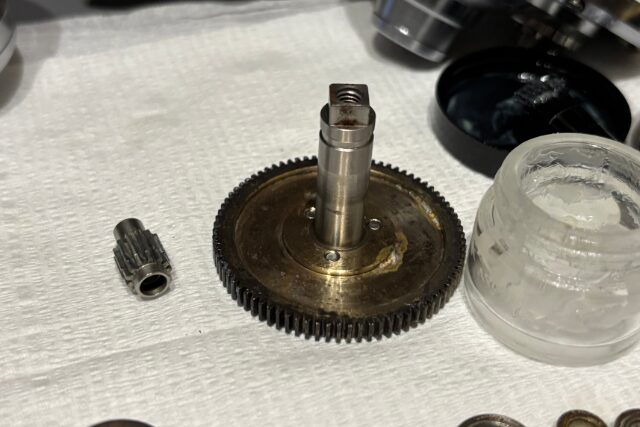

ドライブギア、ピニオンギアにもしっかりとグリスを塗布していきます。
大型リールですので多少重めにはなりますが多めに塗布していきます。

使用しているギアグリスはIOS FACTORYのギアグリスです。

ギアボックス内も綺麗にし、組み上げていきます。

ドラグワインダーも動作確認しながら組み上げていきます。

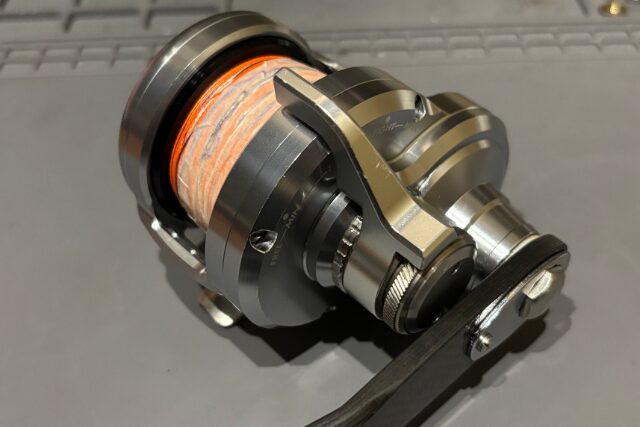

最後にハンドルを取り付け動作確認を行い作業完了です。
ベアリング交換と内部の洗浄、グリスアップで巻き感が劇的に変化しました。
ストレスなく釣行が可能と思います。

些細な異常を感じたら早めのメンテナンスをお勧めしております。
ご相談、ご依頼お待ちしております。
